产品详情
product details

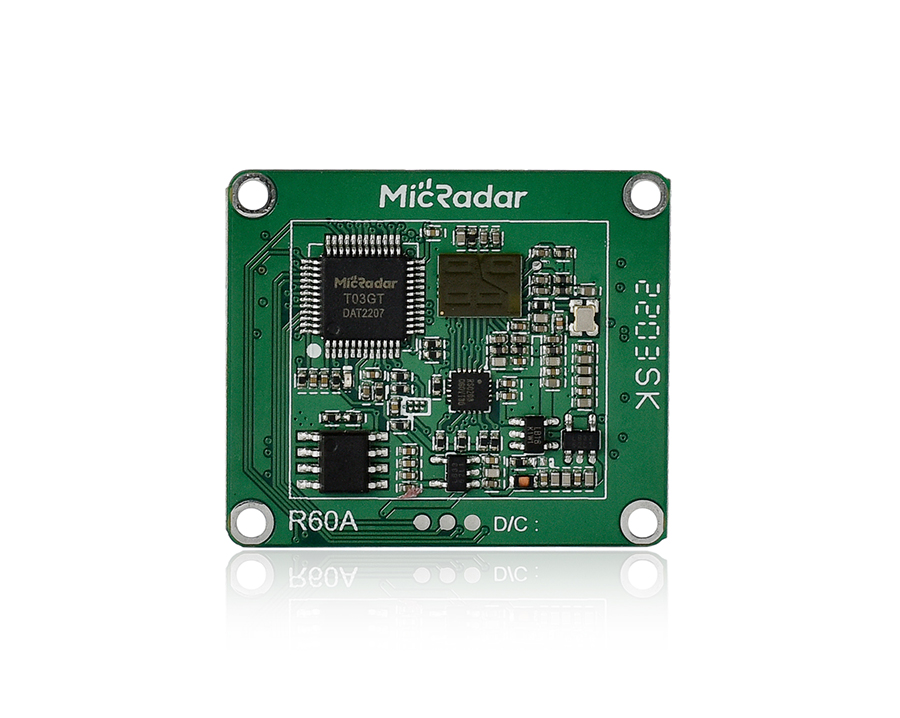

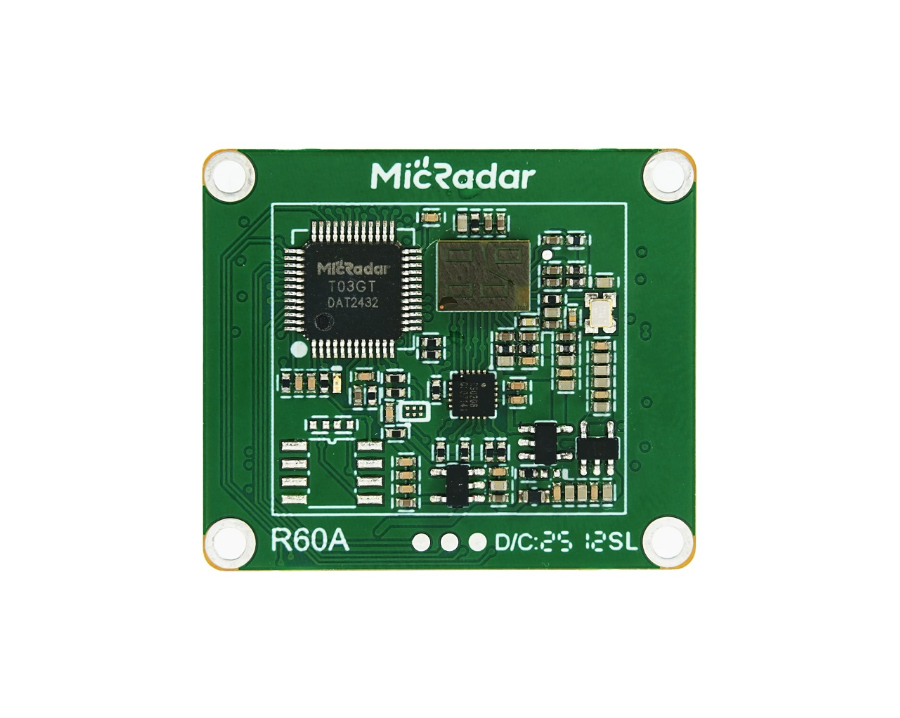

60G单人轨迹(水平安装) R60ATR2

R60ATR2雷达模块是采用60G毫米波雷达技术,通过采集人体的方向,距离信息,实时输出人的方位信息。并对静止,运动的生物都有准确感知。

二次开发信息:

1)雷达内置算法处理器,直接输出结果,不需要云端计算

2)雷达的探测结果采用单片机串口协议输出

3)通讯模组(WiFi,4G等)不包含在雷达模组设计中

探测范围:

1)云帆雷达标定的分触发范围以及精准探测范围

2)精准探测范围最大为雷达天线设计范围通常为100度圆锥形角度以内

3)雷达探测范围可通过调整角度,调整距离进行调整

4)探测精度同探测目标距离紧密相关

使用方法:

1)安装在固定位置,对外界运动物体精准探测

2)雷达会穿透薄木板等低密度物体。注意探测范围过大引起误报

3)由于不同环境电磁波噪声不同,个别情况需要雷达底层设置电磁环境


购买商品 下载规格书
详情描述
产品参数
60G单人轨迹 R60ATR2(水平安装)
输出内容:有人/无人     活跃/静止     人员实时方位
产品尺寸:≤35MM×30MM×5MM
工作频率:60-61.5GHz
发射功率:6dBm
产品功耗:5V/93mA
工作电压:3.3V
输出格式:串口/高低电平
探测方向:水平100度,仰角100度
安装方向:水平
安装高度:1~1.5m
运动探测范围:10m
静止探测范围:6m
最大跟踪人数:1人
